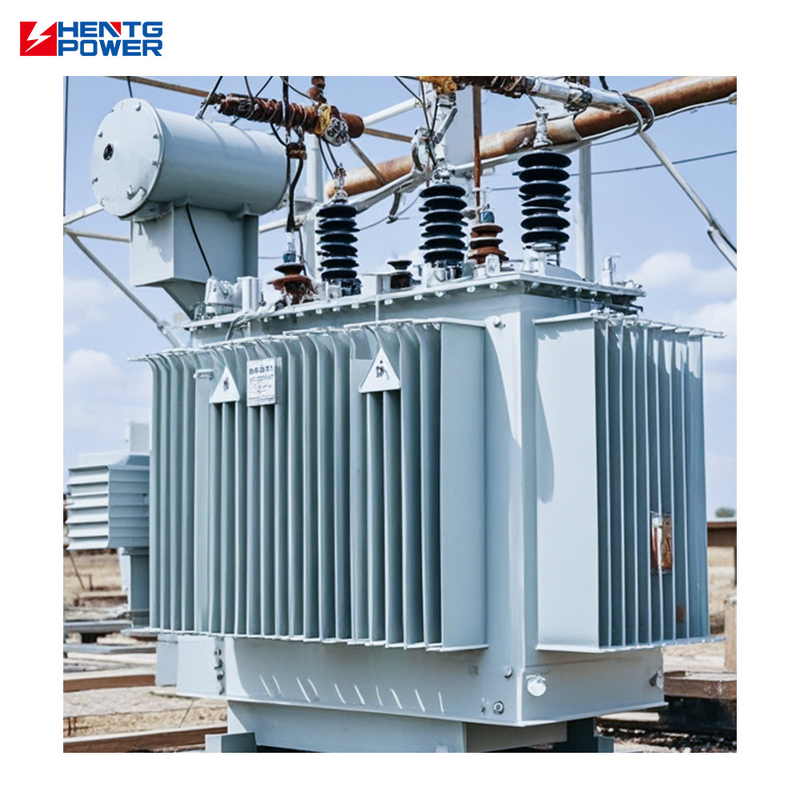

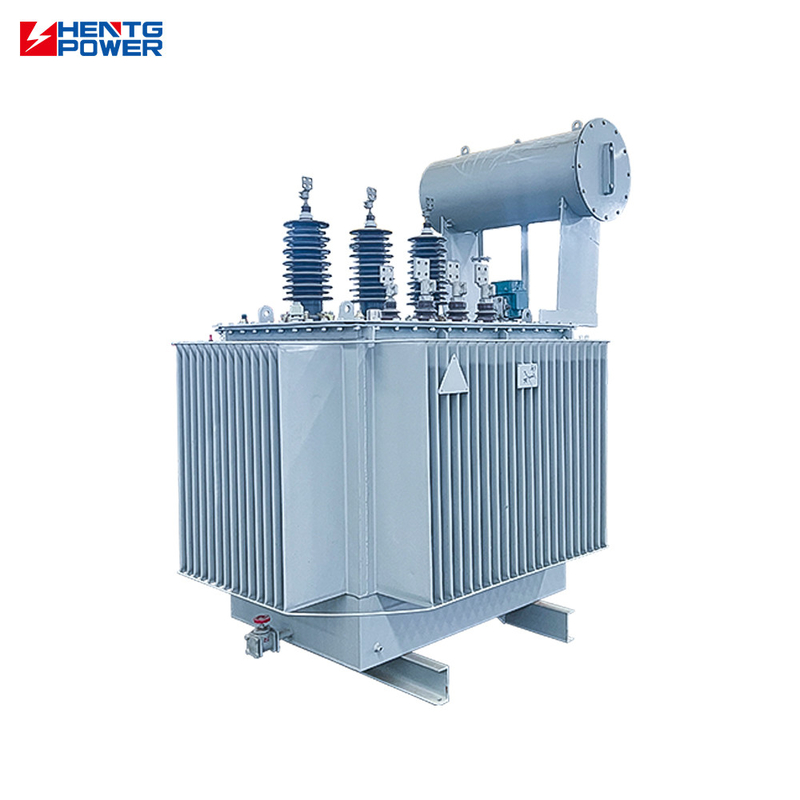

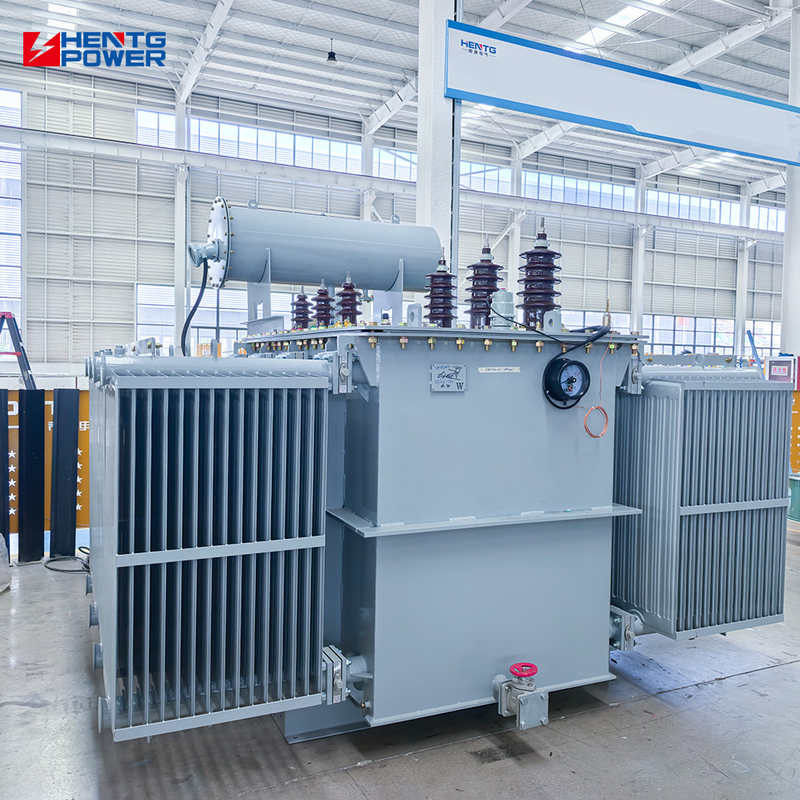

Elektrischer Umspannwerk-Leistungstransformator Hochspannung 500 kVA 35 kV auf 3,15 kV/6,3 kV/10,5 kV
Produktübersicht
Elektrische Unterstation Stromtransformator Hochspannung 500KVA 35kV bis 3,15kV/6,3kV/10,5kV Produktspezifikationen Eigenschaft Wert Häufigkeit 50Hz, 60Hz, 50/60Hz Phase Drei. Anwendung Verteilungssystem Ausgangsspannung 415V, 110V, 220V, 380V, 400V, 440V Eingangsspannung 10.5kV, 3kV, 12.47kV, 6.6kV...
Wesentliche Eigenschaften
Markenname:
HENTG Power
Modellnummer:
ZGS-Serie
Herkunftsort:
CHINA
Zertifizierung:
CE
Mindestbestellmenge:
1
Preis:
CN¥4188/sets
Produktanpassungsattribute
Hervorheben
Hochspannungstransformator der Unterstation
,5000 KVA Unterstation Leistungstransformator
Frequenz:
50 Hz, 60 Hz, 50/60 Hz
Phase:
Drei
Anwendung:
Verteilungssystem
Ausgangsspannung:
415V
Eingangsspannung:
10.5kV, 3kV, 12.47kV, 6.6kV, 6.3kV, 6kV
Type:
Öltransformator, ölgezogener Transformator
Produktname:
Drei -Phase -Öl -eingetauchtes Transformator
Anwendung:
Stromverteilungssystem-Leistungstransformator
Vektorgruppe:
Yd11/Ynd11
Material:
Aluminium, Kupfer
Kühlmethode:
Onan onaf ofaf
Primärspannung:
35 bis 38,5 KV ± 5%
Produktbeschreibung
Elektrische Unterstation Stromtransformator Hochspannung 500KVA 35kV bis 3,15kV/6,3kV/10,5kV
Produktspezifikationen
| Eigenschaft | Wert |
|---|---|
| Häufigkeit | 50Hz, 60Hz, 50/60Hz |
| Phase | Drei. |
| Anwendung | Verteilungssystem |
| Ausgangsspannung | 415V, 110V, 220V, 380V, 400V, 440V |
| Eingangsspannung | 10.5kV, 3kV, 12.47kV, 6.6kV, 6.3kV, 6kV |
| Typ | Ölgetränkter Transformator |
| Vektorgruppe | Die in Absatz 1 genannten Bedingungen gelten nicht für die Zulassung. |
| Material | Aluminium, Kupfer |
| Kühlmethode | - Das ist nicht wahr. |
| Primärspannung | 35 bis 38,5 KV ± 5% |
Produktübersicht
Die Leistungstransformatoren der 35 kV-Serie verfügen über ein fortschrittliches Design mit erheblichen Verbesserungen in Material, Struktur und Herstellungsprozessen.
Wichtige Vorteile
- Verbesserte Zuverlässigkeit: Das Öl-Dipped-Design bietet eine hohe Zuverlässigkeit sowohl unter normalen als auch unter extremen Bedingungen
- Niedrigerer CO2-Fußabdruck: Verringert Energieverluste für geringere Umweltauswirkungen
- Kosteneffizient: Lange Lebensdauer und geringe Wartungskosten sorgen für eine hohe Kapitalrendite
- Global Support Network: Unterstützt durch ein weltweites Netzwerk von Technikern und Servicezentren
Technische Daten für einen 35 KV-Dreiphasigen Öl-Einschwimmtransformator (630 KVA~31500 KVA)
| Kapazität (KVA) | HV (KV) | HV-Tapping | LV (KV) | Vektorgruppe | Verlust ohne Last (W) | Lastverlust (W) | Strom ohne Last (%) | Impedanz des Kurzschlusses (%) |
|---|---|---|---|---|---|---|---|---|
| 630 | 35 | ± 5% | 3.15 6.3 10.5 | Yd11 | 830 | 7870 | 1.1 | 6.5 |
| 800 | 980 | 9410 | 1 | |||||
| 1000 | 1150 | 11540 | 1 | |||||
| 1250 | 1410 | 13940 | 0.9 | |||||
| 1600 | 1700 | 16670 | 0.8 | |||||
| 2000 | 2180 | 18380 | 0.7 | |||||
| 2500 | 2560 | 19670 | 0.6 | |||||
| 3150 | 35 bis 38.5 | ± 5% | 3.15 6.3 10.5 | 3040 | 23090 | 0.56 | 7 | |
| 4000 | 3620 | 27360 | 0.56 | |||||
| 5000 | 4320 | 31380 | 0.48 | |||||
| 6300 | 5250 | 35060 | 0.48 | 7.5 | ||||
| 8000 | 35 bis 38.5 | ±2*2,5% | 3.15 3.3 6.3 6.6 10.5 11 | Und 11 | 7200 | 38480 | 0.42 | |
| 10000 | 8700 | 45320 | 0.42 | |||||
| 12500 | 10080 | 53870 | 0.4 | 8 | ||||
| 16000 | 12160 | 65840 | 0.4 | |||||
| 20000 | 14400 | 79520 | 0.4 | |||||
| 25000 | 17020 | 94050 | 0.32 | |||||
| 31500 | 20220 | 112860 | 0.32 |
Unser Produktionsverfahren
Schritt 1: Erforschung und Planung
Wir antworten innerhalb einer Stunde mit geeigneten Transformatorempfehlungen, Angeboten und Zahlungsbedingungen.Unsere professionellen Zeichnung und technische Teams werden alle Zeichnung Inhalt mit Ihnen innerhalb von 7 Tagen nach der Zahlung bestätigen, einschließlich der technischen Daten, des Gewichts und der Teileliste.
Wir antworten innerhalb einer Stunde mit geeigneten Transformatorempfehlungen, Angeboten und Zahlungsbedingungen.Unsere professionellen Zeichnung und technische Teams werden alle Zeichnung Inhalt mit Ihnen innerhalb von 7 Tagen nach der Zahlung bestätigen, einschließlich der technischen Daten, des Gewichts und der Teileliste.
Schritt 2: Produktion und Qualitätskontrolle
Nach der Genehmigung des Designs bereiten wir Bestände vor, produzieren und führen vor dem Versand strenge Qualitätsprüfungen durch.Spezielle Anforderungen an das Zubehör können erfüllt werden.
Nach der Genehmigung des Designs bereiten wir Bestände vor, produzieren und führen vor dem Versand strenge Qualitätsprüfungen durch.Spezielle Anforderungen an das Zubehör können erfüllt werden.
Schritt 3: Installation und Unterstützung
Unser professionelles Team bietet Installationsführung und Unterstützung vor Ort. Wir bieten mehr als 2 Jahre Garantie, um die langfristige Zuverlässigkeit Ihrer Stromversorgung zu gewährleisten.
Unser professionelles Team bietet Installationsführung und Unterstützung vor Ort. Wir bieten mehr als 2 Jahre Garantie, um die langfristige Zuverlässigkeit Ihrer Stromversorgung zu gewährleisten.
Unsere Fertigungskapazitäten
- 100,000m2 Fabrik mit 250 Arbeitern und 30+ Ingenieure
- 4 Produktionslinien mit einer Jahreskapazität von mehr als 10.000 Stück
- 100%ige OQC-Prüfung mit 25 Nachweisinhalten
- 15 Jahre Erfahrung in der Entwicklung und Produktion von Leistungstransformatoren
- Einhaltung der Normen GB 20052-2024/ANSI/IEEE/DOE2016/CSA/IEC60076
- Branchenübergreifende Leistungstransformatorlösungen
- Globale technische Unterstützung vor Ort
Wesentliche Merkmale
- Optimiert für 35 kV-Mittelspannungsnetze: Für Industriezonen, ländliche Stromnetze und Versorgungsanlagen mit einer effizienten Stufenumwandlung von 35 kV auf Verteilungsstufen.
- Stabile dreiphasige Stromversorgung: Lieferung einer konstanten Spannung für schwere Geräte, ideal für Industrieanlagen und große Energieverbraucher.
- Effiziente Öl-Eintauchkühlung: Verwendet Mineral-/Ester-Isolieröl zur effektiven Wärmeableitung und dielektrischen Isolierung, wodurch die Lebensdauer erhöht wird.
- Robuste Konstruktion: Gebaut, um elektrischen, mechanischen und thermischen Belastungen in anspruchsvollen Umgebungen mit hermetischer Dichtung standzuhalten.
Häufig gestellte Fragen
F: Wer sind wir?
HENTG POWER ist ein professioneller Designer, Hersteller und Installateur von Stromsystemlösungen weltweit, gegründet im Jahr 2011 mit 100.000 Quadratmeter Anlage spezialisiert auf zuverlässige,Leistungssysteme mit hoher Leistung.
F: Wie können wir die Qualität garantieren?
Wir führen Vorproduktionsproben, Abschlussuntersuchungen vor dem Versand durch und stellen QC- und Testberichte zur Verfügung.Wir akzeptieren Fabrikprüfungen (FAT) und fertigen Öl-/Trocknetransformatoren bis zu 500KV 480MVA, die den internationalen Standards entsprechen.
F: Warum haben Sie sich für uns entschieden?
Unsere professionellen Zeichnungs- und technischen Teams bestätigen die Zeichnungen innerhalb von 7 Tagen, mit mehr als 30 leitenden Ingenieuren, die 24/7 Support und 30-minütige Reaktionszeiten bieten.
F: Welche Dienstleistungen können wir anbieten?
Wir akzeptieren OEM-Bestellungen mit verhandelten Geschäftszahlungsbedingungen und bieten umfassende Leistungstransformatorlösungen.
-
