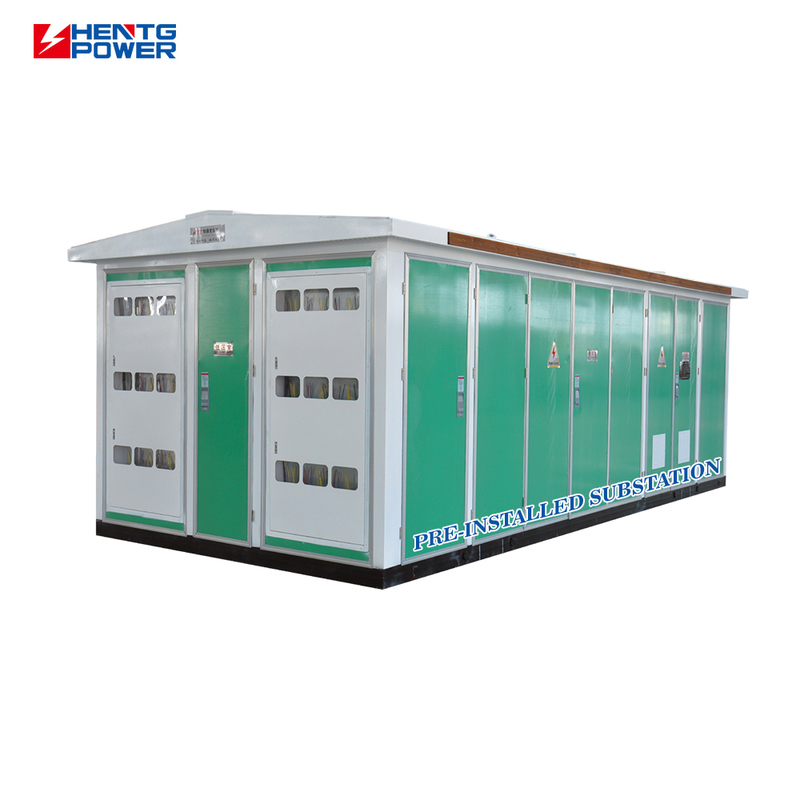

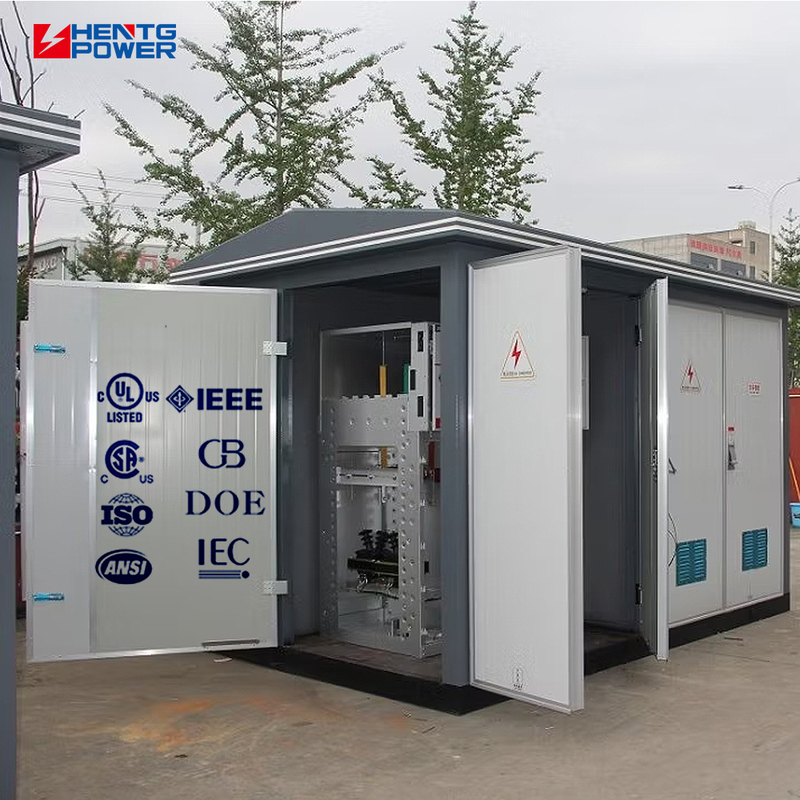

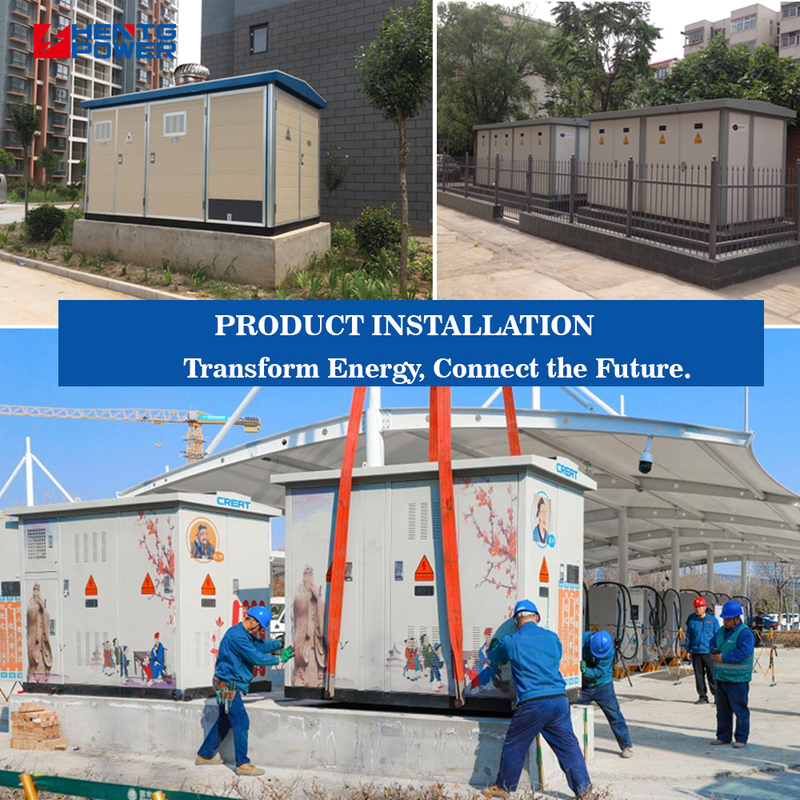

Poste de transformation compact triphasé 35KV pour centrale solaire avec contrôles industriels
Poste de transformation compact triphasé 35KV pour centrales solaires et applications industrielles Un poste de transformation triphasé compact et à haut rendement, conçu pour les applications 35KV dans les centrales solaires et les systèmes de contrôle industriels. Cette solution intégrée combine ...
Substation compacte de 35 KV
,Substation de transformateur à trois phases
,Sous-station combinée de la centrale solaire
- Conception compacte pour les installations à espace limité
- Tension nominale de 35KV pour les applications de puissance industrielle
- Transformation de puissance triphasée pour des charges équilibrées
- Optimisé pour l'intégration dans les centrales solaires
- Fonctionnalité de contrôle industriel combinée
- Construction robuste pour environnements difficiles
- Fonctionnement économe en énergie
- Fonctionnalités de sécurité complètes
| Paramètre | Spécification |
|---|---|
| V | 35KV |
| Configuration de phase | Triphasé |
| Application | Centrales solaires / Contrôles industriels |
| Type de conception | Poste de transformation compact |
| Méthode de refroidissement | ONAN (Huile Naturelle Air Naturel) |
| Classe d'isolation | Classe A (105°C) |
| Degré de protection | IP54 (Standard) |
- Centrales de production d'énergie solaire
- Systèmes de distribution d'énergie industrielle
- Infrastructure de puissance des usines de fabrication
- Systèmes d'intégration des énergies renouvelables
- Postes de conversion de puissance haute tension
|
Données techniques pour le poste de transformation pré-installé YB
|
|||
|
HT
|
Article
|
Unité
|
Date
|
|
Fréquence nominale
|
Hz
|
50
|
|
|
V
|
60/70 75/85 185/215
|
6 10 35
|
|
|
Tension de fonctionnement maximale
|
60/70 75/85 185/215
|
6.9 11.5 40.5
|
|
|
Tension de tenue diélectrique industrielle /
|
60/70 75/85 185/215
|
32/36 42/48 95/118
|
|
|
Tension de tenue diélectrique aux chocs de foudre / Section de l'isolement
|
|||
|
kV
|
60/70 75/85 185/215
|
Courant nominal
|
|
|
A
|
10-800
|
Courant de tenue de courte durée nominal
|
|
|
kA
|
30 63 110
|
Courant de crête nominal
|
|
|
kA
|
30 63 110
|
BT
|
|
|
Tension nominale
|
V
|
380 220
|
Courant nominal du circuit de retour principal
|
|
A
|
10-800
|
Courant de court-circuit nominal
|
|
|
kA
|
30 63 110
|
Courant de crête nominal
|
|
|
kA
|
30 63 110
|
Circuit dérivé
|
|
|
A
|
10-800
|
Quantité de dérivation
|
|
|
ligne
|
1/12
|
Circuit de compensation
|
|
|
kVAR
|
0-360
|
Transformation
|
|
|
Capacité nominale
|
kVA
|
50-2000
|
Impédance de court-circuit
|
|
%
|
4 6
|
Plage de connexion de dérivation
|
|
|
+2x2.5% ±5%
|
Groupe vectoriel
|
||
|
Yyn0 Dyn11
|
Solution de commutation de charge côté haute tension
|
||
Solution de disjoncteur à vide côté haute tension
-
