Pad gemonteerde elektrische transformator Middenspanning Stap Up 500kva Tamper Proof Design
500kVA Three-Phase Pad-Mounted Power Transformer Product Specifications TypeDistribution Transformer Material100% Copper Wire Frequency50Hz, 60Hz PhaseThree Input Voltage10kV Output Voltage440V, 480V, 415V, 400V Rated Capacity400KVA-2000KVA Cooling MethodONAN ONAF OFAF Warranty3 Years Temperature Rise65° Technical Parameters Capacity (KVA) HV Tapping Range LV No-load Loss Load Loss Impedance Efficiency 752400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500±2X2
Ontwerp voor manipulatiebestendige elektrische transformator
,500kva Pad-gebouwde elektrische transformator
,Elektrische transformator op pad
| Type | Distributietransformator |
| Materiaal | 100% Koperdraad |
| Frequentie | 50Hz, 60Hz |
| Fase | Drie |
| Ingangsspanning | 10kV |
| Uitgangsspanning | 440V, 480V, 415V, 400V |
| Nominale Capaciteit | 400KVA-2000KVA |
| Koelmethode | ONAN ONAF OFAF |
| Garantie | 3 jaar |
| Temperatuurstijging | 65° |
| Capaciteit (KVA) | HV | Aftakbereik | LV | Onbelast verlies | Belastingsverlies | Impedantie | Efficiëntie |
|---|---|---|---|---|---|---|---|
| 75 | 2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500 | ±2X2.5% | 110 120 208 240 277 347 415 416 480 600 690 | 130 | 100 | 4.0-6.3 | 99.03 |
| 152 | 200 | 1800 | 99.16 | ||||
| 225 | 350 | 3100 | 99.23 | ||||
| 300 | 430 | 3700 | 99.27 | ||||
| 500 | 600 | 5410 | 99.35 | ||||
| 750 | 880 | 7500 | 99.4 | ||||
| 1000 | 1000 | 10300 | 99.43 |
- Driefasige configuratie voor evenwichtige en betrouwbare stroomverdeling
- Opbouwontwerp ideaal voor ruimtebesparende installatie buitenshuis
- In olie gedompelde koeling zorgt voor efficiënte warmteafvoer voor continu gebruik
- Weerbestendige constructie bestand tegen buitenelementen en zware omstandigheden
- Manipulatiebestendig ontwerp verbetert de beveiliging en beschermt interne componenten
- Geluidsarme werking ontworpen voor geluidsgevoelige omgevingen
- Lange levensduur en duurzaamheid biedt consistente prestaties met minimaal onderhoud
- Wereldwijde naleving voldoet aan ANSI, IEC en andere internationale normen
- Energie-efficiëntie: Lage operationele verliezen, waardoor het elektriciteitsverbruik en de operationele kosten worden verlaagd
- Duurzaamheid en levensduur: Gemaakt met hoogwaardige materialen en weerbestendige eigenschappen voor een langere levensduur
- Stil en veilig: Geluidsarme werking met manipulatiebestendig ontwerp voor gevoelige gebieden
- Minimaal onderhoud: In olie gedompeld koelsysteem vermindert de servicevereisten
- Veelzijdige spanningsopties: Aanpasbare primaire en secundaire spanningsconfiguraties
- Robuuste prestaties buitenshuis: Ideaal voor zware weersomstandigheden en buitenomgevingen
- Naleving van normen: Voldoet aan de hoogste internationale normen voor veiligheid en betrouwbaarheid
- Industriële faciliteiten: Voedt fabrieken, productielijnen en zware machines
- Commerciële gebouwen: Geschikt voor kantoorcomplexen, winkelcentra en grote detailhandel
- Nutsstations en netwerkdistributie: Ondersteunt stroomdistributienetwerken in stedelijke en landelijke gebieden
- Projecten voor hernieuwbare energie: Integreert met zonne- of windenergiesystemen voor netstabiliteit
- Openbare infrastructuur: Ideaal voor straatverlichting, openbare voorzieningen buitenshuis en gemeentelijke nutsbedrijven
Ontworpen en vervaardigd in overeenstemming met alle toepasselijke ANSI- en DOE 2016-normen voor veiligheid, efficiëntie en betrouwbaarheid. Voldoet aan de IEEE C57.12.00-normen voor typische serviceomstandigheden.

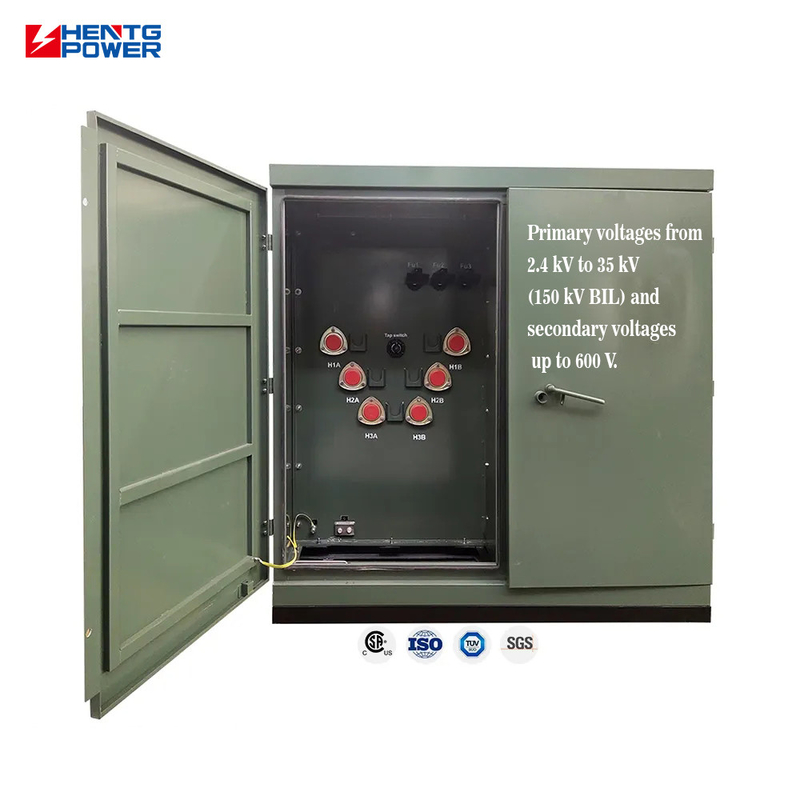

Verkrijgbaar in ratings van 30 tot 3000 kVA om te voldoen aan verschillende belastingsvereisten. Primaire spanningen van 2,4 kV tot 35 kV (150 kV BIL) en secundaire spanningen tot 600 V.
Alle standaard aftakconfiguraties beschikbaar, inclusief combinaties met dubbele spanning en series-only dubbele spanning. Impedantie- en verliesopties beschikbaar in de meeste ontwerpen.
Opbouwontwerp geschikt voor gebruik buitenshuis met een kleine voetafdruk en hoge beschermingsgraad. In olie gedompelde koeling, 65°C temperatuurstijging, biedt uitstekende thermische prestaties.
-
